| "Die Pistole 08" - Luger - Parabellum  В 1893 г. в Германии был сконструирован пистолет с запирающимся стволом и с коробчатым съемным магазином, расположенным в рукоятке . Изобретателем его был Гуго Борхард, главный инженер берлинской оружейной фабрики Людвиг Леве и Ко. Весьма оригинальное устройство имел запирающий механизм. Он состоял из системы рычагов, обеспечивающих запирание ствола положением мертвой точки. Во время выстрела при отходе назад подвижных частей происходило изменение положения рычагов и отпирание ствола.
Борхардта С93
Пистолет Борхардта С93 Идею подобного устройства запирающего механизма подсказала Борхарду конструкция пулемета "Максим", который появился на демонстрационных испытаниях в Венгрии как раз в то время, когда конструктор жил в этой стране. При работе этой системы запирания в пистолете Борхардта коленчатые рычаги, шарнирно соединенные рычагами запирающего механизма, поднимались вверх, а затем возвращались на место под действием спиральной, похожей на часовую, возвратной пружины, размещенной в значительном по размерам кожухе в задней части рамки. Еще одним нововведением было размещение магазина в рукоятке — результат сотрудничества Борхардта с американским конструктором винтовок Джеймсом Ли. Пистолет со слишком тяжелой задней частью и рукояткой, находящейся почти под прямым углом к стволу, выглядел довольно неуклюже, однако на деле рукоятка, расположенная близко к центру тяжести оружия, придавала ему хорошую устойчивость при стрельбе. К пистолету был разработан отъемный деревянный приклад, что превращало его в легкий карабин. Пистолет стрелял патронами бутылочной формы, снаряженными малодымным порохом. К тыльной части корпуса пистолета мог прикрепляться приставной приклад. Пистолет Борхардта производился только одной модификации: ствол —152 мм, магазин — на 8 патронов калибра 7,63 мм. Поток конкурентоспособных моделей Маузера, Бергмана, Манлихера, Рота и других создавал необходимость модернизации пистолета, но Борхардт отказался.  Тогда в 1897 г. этим занялся Георг Люгер, немецкий инженер фирмы DWM, которая продавала продукцию в США. По принципу, примененному в пистолете Борхарда, Георг Люгер сконструировал пистолет, широко известный под названием "Парабеллум" ("пара беллум"— "готовься к войне", часть латинской пословицы "Si vis pacem, para bellum"). Люгер основательно переработал пистолет Борхардта, но сохранил сущность устройства. Он так изменил расположение и форму многих деталей, что коренным образом повлиял на служебные качества этого оружия. Спиральная пружина, расположенная в ствольной коробке, была заменена на пластинчатую, размещенную в задней части рукоятки пистолета. Новая пружина прикреплялась к шарнирно-рычажному затвору при помощи коленчатого соединительного рычага.  Таким образом, рычаги при складывании упирались не в пластинчатую возвратную пружину, а в корпус рамки. Это обеспечило устранение уродливой части рамки с кожухом, придало оружию компактность и лучшую эргономику. Рукоятка пистолета была наклонена под углом 120°, что позволило перенести центр тяжести и сделать пистолет более удобным для стрелка. На тыльной стороне рукоятки размещен автоматический предохранитель и дополнение к неавтоматическому флажковому на левой стороне рамки, добавлена затворная задержка. Неполная разборка оружия производилась без применения специальных инструментов. Для разборки необходимо: 1. Отделить магазин, для чего нажать на защелку магазина вправо и вынуть магазин за головку дна из рукоятки. 2. Отделить спусковую крышку, для чего взять пистолет в правую руку, оттянуть его подвижную часть назад, повернуть ствольную задержку флажком вниз и отделить спусковую крышку, перемещая ее влево. При отделении спусковой крышки у пистолетов с автоматическим предохранителем последний при обхвате пистолета должен быть утоплен. 3. Отделить подвижную, часть пистолета, для чего, удерживая пистолет в правой руке, сдвинуть подвижную часть вперед и отделить от рамки вместе со всеми деталями. 4. Разобрать подвижную часть, для чего вынуть ось мотыля влево и вывести затвор вместе с шатуном и мотылем из ствольной коробки назад. 5. Отделить ударник, для чего, пользуясь отверткой, утопить и повернуть на четверть оборота упор боевой пружины и, преодолевая давление последней, отделить упор от затвора вместе с боевой пружиной; вынуть из затвора ударник.  Сборка пистолета производится в последовательности, обратной при разборке. Калибр остался прежний - 7.65 , но патрон был несколько модифицирован - укорочена гильза до 21 мм. Патроны калибра 7,65х21 мм имели гильзы бутылочной формы, позволявшие поместить в них весьма сильные заряды бездымного пороха. Пуля массой 6.02 грамма развивала начальную скорость более 360 м/c. Выпуск пистолета начался в 1900 под названием "Пистолет Борхардта— Люгера". Это произошло после конкурса в Берне в 1898 г., где модель Борхардта—Люгера победила аналоги Маузера, Рота, Манлихера, Бергмана и был принята на вооружение швейцарской армии. Важными особенностями модели 1900 года были рамочный предохранитель; пружинный выбрасыватель, расположенный на плоской верхней поверхности затвора, а также смонтированный слева в задней части рамки флажковый предохранитель, рычаг которого, будучи поднят вверх, блокировал шептало. У пистолетов первых выпусков головка рычага покрывалась мелкой ромбической насечкой, но впоследствии она стала делаться с глубокими параллельными бороздками. Пистолеты, принятые на вооружение швейцарской армией, имели на верхней части патронника швейцарский крест на фоне напоминающего звезду в виде солнца с лучами. Примерно 1000 пистолетов модели 1900 года была продана в 1901 году армии США; у этих образцов над патронником выштампован герб — американский орел. Некоторое количество пистолетов попало в Болгарию; немало их было продано и коммерческим образом. В результате внесения в устройство пистолетов незначительных изменений в период с 1902 по 1906 г. (замена пластинчатой возвратной пружины витой, увеличение калибра до 9 мм, сообщение выбрасывателю функций указателя патрона и применение стволов разной длины) появились новые разновидности этой системы . "Модель 1902 года". К 1902—1903 гг. "парабеллум" уже неоднократно испытывался армиями различных государств, причем чаще всего его критиковали за то, что пуля калибра 7,65 мм не обладает достаточной останавливающей силой. Георг Люгер и конструкторский отдел концерна DWM, занимавшийся боеприпасами, ответили на это тем, что расширили дульце гильзы патрона 7,65 мм под пулю калибра 9 мм с плоской головной частью, впоследствии замененной на оживальную.
9х19 мм
Этот патрон оказался настолько удачным, что производится и по сей день практически во всех странах мира , был принят в 1953 г стандартным пистолетным патроном НАТО и большинство пистолетов военного назначения изготавливаются в этом калибре. Правда, в настоящее время эти патроны снаряжаются несколько усиленным зарядом, и применение современных патронов 9х19 в оригинальном пистолете "парабеллум" может привести к его поломке. Поскольку ни длина, ни диаметр гильзы не изменились, то не было необходимости перерабатывать затвор пистолета и магазин, а существующие пистолеты можно было легко переделать под новый калибр, вывинтив старый ствол и заменив его новым. Ствол калибра 9 мм делался несколько толще и короче ствола 7,65 мм, отчего пистолет стал выглядеть более массивным. Количество нарезов в канале ствола также изменилось с четырех до шести, а длина рамки и ствольной коробки были уравнены "Модель 1904 года" Первая значительная закупка "парабеллумов" германскими вооруженными силами произошла тогда, когда имперский флот принял на вооружение "9-мм зельбстладепистоле 1904", известный в настоящее время как "морская модель". Количество нарезов в канале ствола этого пистолета равнялось четырем, а сам ствол длиной 150 мм крепился на длинной рамке. Кроме того, именно в эту модель были внесены усовершенствования, которые впоследствии стали стандартом для всех "парабеллумов". В частности, обычный пружинный выбрасыватель был заменен выбрасывателем новой конструкции с вертикальным зубом. На боку его располагалась надпись GELADEN (заряжено), видимая лишь в том случае, когда находящийся в патроннике патрон заставлял выбрасыватель приподниматься вверх. Слово GESICHERT (безопасно), выгравированное под защелкой предохранителя, становилось заметно только если рычаг предохранителя находился в поднятом положении — то есть когда пистолет был поставлен на предохранитель. Выступ на задней поверхности рукоятки служил для присоединения деревянного приклада. Имелся регулируемый прицел для стрельбы на дальность 100 или 200 метров.
Pistole 1904 (P4)
Pistole 1904 "Модель 1906 года" Первая серьезная переработка "парабеллума" произошла в 1905 году, когда пластинчатая пружина в рукоятке была заменена витой цилиндрической. Конструкция предохранительных устройств также изменилась, а сами они переместились ниже и запирали непосредственно шептало. Теперь, если при вкладывании пистолета в кобуру флажок предохранителя случайно смещался назад, он все равно вставал в безопасное положение, не позволяя пистолету выстрелить. Соответственно переместилась и надпись GESICHERT. Кроме того, верхняя часть затвора делалась теперь полукруглой, захваты шарнира выполнялись с плоской, рифленой в ромб поверхностью, а противоотскоковая скоба исчезла. "Парабеллум" так называемой "новой" модели, — а до начала первой мировой войны отдавалось предпочтение именно этому названию, а не названию "Модель 1906 года" — выпускался в двух модификациях: под патрон 7,65 мм со стволом длиной 120 мм и под патрон 9 мм с более толстым стволом длиной 100 мм. По заказу германских спецслужб, некоторое количество образцов калибра 7.65 было приспособлено для крепления глушителя. Улучшенная 9-мм военно-морская модель со стволом длиной 150 мм была принята на вооружение в дополнение к уже закупленным в 1904—1905 гг. пистолетам морской модели. Несмотря на то, что новый пистолета обладал укороченной рамкой, он по-прежнему именовался "Pistole 1904"; кроме того, новая модификация унаследовала от своего предшественника переменный прицел с двумя делениями. "Модель 1908 года" 9-мм пистолет с длиной ствола 100 мм был принят на вооружение германской армии высочайшим указом кайзера Вильгельма II под названием "Пистолет Парабеллум, модель 1908" в 1913 году, несмотря на то, что армия и раньше закупала небольшие партии этого оружия. Немцы обычно именуют его "Die Pistole 08" или просто Р-08, американцы - по имени конструктора - "Luger". В России закрепилось название "Парабеллум", так как под этим наименованием пистолет находился в коммерческой продаже, и некоторые офицеры русской армиии закупали его частным порядком, так как он был в списках так называемых "рекомендованых образцов", допускавшихся для вооружения офицера вместо револьверов образца 1895г. Принятие этой модели на вооружение германской армией вынудило DWM отказаться от названия "парабеллум". Новое оружие стало официально именоваться "9 мм Selbstlandpistole 1908" или, сокращенно, "Pistole 1908", а впоследствии — на армейском жаргоне — просто P-08. Этот пистолет представлял собой модифицированную "новую" модель калибра 9 мм со стволом длиной 100 мм, у которой отсутствовали рамочный предохранитель и — по крайней мере на первых порах — выступ на рукоятке для присоединения приклада, характерный для военно-морской модели 1904 года. P-08
08 выпуска 1915 года, на тыльной части рукоятки паз для крепления приклада Получивший официальное обозначение P-08 пистолет имел такие отличительные черты: калибр 9 мм, длина ствола 100 мм; автоматический предохранитель отсутствовал. Флотские (морские) модели имели ствол длиной 150 мм и приставной приклад, ранние выпуски (1904 г.) были с автоматическими предохранителями. Запирание канала ствола (соединение затвора со стволом) осуществляется шарнирно-рычажным затвором, т. е. кривошипным механизмом, находящимся при запертом стволе в положении, близком к "мертвой точке". Отпирание канала ствола (вывод механизма из "мертвого положения2) осуществляется задними выступами рамки, профильные поверхности которых совместно с роликами выполняют роль ускорителя.
П-08 затвор
Детали механизма запирания: 1 - затвор с осью, 2 - шатун с осью и штифтом, 3 - мотыль, 4 - ударник, 5 - боевая пружина, 6 - упор боевой пружины, 7 - выбрасыватель с пружиной и штифтом, 8 - ось мотыля, 9 - серьга с осью. Ударный механизм пистолета ударникового типа, с отдельной боевой пружиной, смонтированной в затворе. Спусковой механизм с разобщителем и позволяет вести только одиночный огонь. УСМ П-08 Схема работы спускового механизма: 1 - спусковой крючок с пружиной,2 - ударник, ,3 - спусковой рычаг с пружиной, 4 - передаточный рычаг, 5 - разобщитель . Пистолет имеет предохранитель от случайных выстрелов, действующий от руки и являющийся одновременно стопором затвора, препятствующим его отходу назад. Магазин коробчатый на 8 патронов, помещается внутри рукоятки пистолета. При израсходовании всех патронов затвор останавливается в заднем положении на затворной задержке. Экстракция стреляной гильзы осуществляется двуплечим выбрасывателем с длинным дуговым зацепом. По положению выбрасывателя можно судить о наличии патрона в патроннике. Отражение гильзы производится влево вверх при помощи пружинного отражателя. Прицел постоянный. Для стрельбы из пистолета используются пистолетные патроны калибра 9 мм. Боевой комплект пистолета состоит из 18 и 24 патронов. Наряду с военным образцом калибра 9 мм продолжался также выпуск таких пистолетов калибра 7,65 мм, но уже с витыми возвратными пружинами и без автоматических предохранителей. Эти пистолеты рекламировались в качестве специального гражданского оружия До 1918 года модель P-08 претерпела три значительных усовершенствования: в 1913 году на пистолет была установлена защелка, предназначенная для удерживания затвора в открытом положении; примерно в то же время на рукоятке снова появился выступ для присоединения приклада; и в 1916 году появилось модифицированное шептало, позволявшее взводить курок даже при включенном предохранителе. "Удлиненная модель 1908 года" Вторым пистолетом "парабеллум", принятым на вооружение германской армией, стала "артиллерийская" модель, имевшая официальное название "Die Lange Pistole 1908" или LP-08. Она была разработана в 1911 — 1912 гг. для личного состава полевой и крепостной артиллерии, ранее вооруженного карабинами и револьверами.
LP-08
Модель LP-08 изготоленная на заводах DWM в 1917 году "Артиллерийская" модель представляла собой стандартный P-08 со стволом длиной 200 мм и секторным прицелом, насеченным для стрельбы на дальность до 800 метров и помещенным на стволе оружия перед патронником. К пистолету прилагался плоский приклад с шинной деревянной планкой, который надевался на выступ рукоятки. Магазин барабанного типа "улитка" ("Троммельмагазин 1908" или ТМ-08) для LP-08 был создан в 1917 году. Раньше считалось, что его сконструировали Татарек и фон Бенко, однако самые последние исследования показали, что он был запатентован в Германии в 1916 году неким Фридрихом Блюмом. Довольно много таких магазинов было отозвано из армии в 1918 году для использования с пистолетом-пулеметом Бергмана, но некоторое количество оставалось в войсках вместе с "парабеллумами" до конца первой мировой войны. Со времен 1-й мировой войны пистолеты модели 08 стали выпускаться с приспособлениями для крепления прикладов. После поражения Германии в 1-й мировой войне ей по Версальскому договору было запрещено производить пистолеты калибра большего, чем 8 мм, и с длиной стволов, превышающей 100 мм, поэтому во времена Веймарской республики пистолеты "Парабеллум" выпускались лишь калибра 7,65 мм и со стволами длиной 98 мм. Производство пистолетов "парабеллум" было прекращено с окончанием первой мировой войны. DWM было запрещено выпускать эти модели, к тому же в любом случае по условиям Версальского договора 9-мм пистолеты "парабеллум" относились к "военным материалам", обладание которыми побежденной Германии было запрещено. Исключение делалось только для очень маленьких партий, предназначавшихся для нужд послевоенной немецкой армии. Производителем пистолетов П-08 для вооруженных сил был избран Зимсон из Зуля, который получил в свое распоряжение оборудование эрфуртской государственной фабрики. В 1930-х годах "Кригхофф" начал выпуск оружия для ВВС. DWM возобновил производство "парабеллумов" только в 1923 году, выпуская для коммерческой продажи модификации калибра 7,65 и 9 мм. Вскоре фирма получила заказ на производство 7.65-мм пистолетов для голландской армии. Большинство моделей 1923 года обладали стволами длиной 98 мм , что полностью соответствовало условиям Версальского договора, запрещавшим Германии производство пистолетов с длиной ствола свыше 100 мм. Начиная с 1922 года ДВМ, сменившая к тому времени свое название на "Берлин-Карлсруэр Индустри-Верке", становится частью мощного консорциума, в который входила и фирма "Маузер". В попытке рационализовать производство ручного оружия 1 мая 1930 года все оборудование по выпуску "парабеллумов" готовые детали и технический персонал были переданы на фабрику Маузера в Оберндорфе. Именно там заканчивалось производство пистолетов по голландскому контракту, а впоследствии выполнялось еще несколько заказов на "парабеллумы", в том числе на модель P-08 для германской армии. Производство последних было прекращено по приказу сверху только в 1942 году, в связи с заменой на пистолет Walther P-38. С началом поступления в части пистолетов P-38 в конце 30х начале 40х годов пистолеты "парабеллум" стали изыматься из армии и передаваться во всполмогательные часть, полицию и т.п. В 1970 году предприятие "Маузер-Ягд-ваффен ГмбХ" возобновило производство "парабеллумов". Производство точной копии P-08 по причине утраты основного оборудования и оснастки было невозможно. Остановились на модернизированной швейцарской модели M.1906/29 кал. 7,65 и 9 мм. Закупив недостающее оборудование в Берне, "Маузер" в 1970 г. выпустила эти модели по цене соответственно 260 и 270 долларов за штуку. Но эти модели не пользовались спросом и производство их было свернуто. Зато возникла плодотворная идея выпуска элитных партий по 250 шт. каждой модели в богатом подарочном футляре с запасным магазином, шомполом, принадлежностью для разборки, с современно оформленной инструкцией по эксплуатации. Все эти модели отличает превосходная отделка с гравировкой и различными надписями по заказу потребителей. Также рядом фирм в США собираются P-08 из рестарированных комплектующих, сохранившихся на складах , причем некоторые модели приспособлены под традиционно американский патрон .45 АСР, имеют несколько укороченный ствол и магазин емкостью 6 патронов.
collection

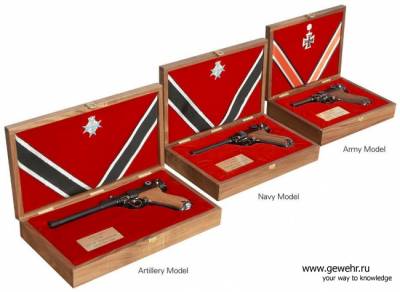

Пистолеты коллекционного выпуска конца 80х Это оружие прошло две мировых войны, став символом германского оружия того периода ,состояло на вооружении в Германии, Голландии, Греции, Афганистане,Финляндии , Швейцарии и еще более чем десятка стран вплоть до конца второй мировой войны, а некоторые модели выпускаются и до сих пор. Поныне этот "ветеран" считается одним из лучших образцов пистолетов , став по праву оружейной легендой 20 го века. Тактико-технические характеристики пистолетов Parabellum: Модель : Model 1900 P-08 LP- 08
Калибр, мм : 7.65 9 9
Используемый патрон : 7.65 x21 Parabellum 9x19 Parabellum 9x19 Parabellum
Общая длина, мм : 236 218 312
Длина ствола, мм : 122 100 200
Масса без патронов, г : 880 890 1070
Начальная скорость пули, м/с : 360 320 380
Емкость барабна, патронов : 8 8 8/32
|
